新風光FD300-PM：伺服沖床高效運行的核心

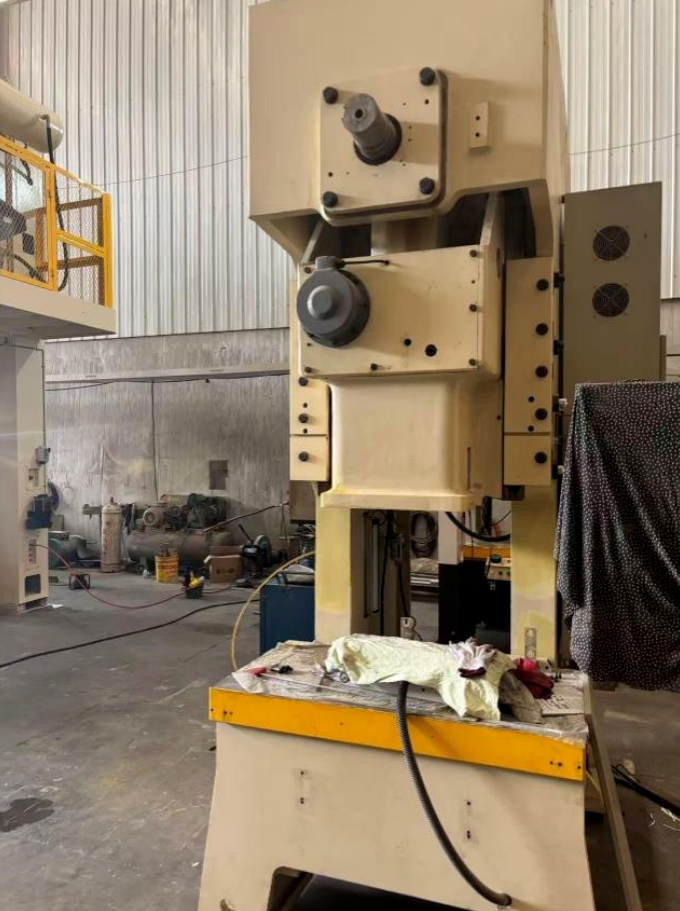

伺服沖床是一種以伺服電機為核心動力源，通過數控系統精準控制滑塊運動軌跡的高精度沖壓設備，屬于智能化、節能化的現代沖壓裝備，區別于傳統依賴飛輪驅動的沖床。 伺服沖床以伺服電機作為直接的動力來源，通過螺桿、曲柄連桿及肘桿等方式，將馬達產生的驅動力轉化為工作臺的上下直線運動，運用伺服驅動器可編程化控制的特性，完美的控制工作臺的運動形式，以滿足沖壓加工多樣及智能等需求，具有速度可控、難成形材料易制性、節能環保、一機多用及智能化等優勢。 目前伺服沖床是公認的第三代沖床，也是沖壓行業發展的主流趨勢，適用范圍廣泛，可滿足引伸、沖裁、彎曲、冷鍛及壓印等多種沖壓工藝的生產線和試模需求。它搭載高精度數字控制與補償系統，能將工作臺板運行位置重復精度控制在 ±0.01mm 以內；同時具備柔性智能運動控制能力，可通過程序編輯運動模式，靈活調控運行速度與軌跡，既降低沖壓時的速度、噪音和震動，改善作業環境，延長模具壽命，還能將滑塊輸出力控制精度穩定在最大輸出力的 ±1.6%，助力高強度鋼板、鋁合金板大型覆蓋件成形，推動鎂合金、鈦合金等難成形材料的加工應用與工藝升級。 伺服沖床配備多種工作模式以適配不同生產需求。曲軸模式下，滑塊運動軌跡為固定正弦曲線，在下死點附近速度最快，可提供瞬時沖裁力，下行時加速接近工件，在行程底部高速完成沖壓、切斷等工序，再快速?gòu)?fù)位，適用于需要瞬時高速?zèng)_擊的沖壓、沖孔及簡單彎曲、淺拉伸作業。拉伸保壓模式的滑塊軌跡則被編程為帶有低速或靜止平臺的曲線，下行接觸板料后，以極低恒定速度完成拉伸成形，底部保壓階段保持靜止，助力材料應力松弛、減少回彈，保障成形尺寸穩定，主要用于汽車覆蓋件、不銹鋼水槽等深拉伸件及高精度成型零件的加工。 新風光FD300-PM沖床專用變頻器，是核心運動控制的“編程器”與“執行者”。其最根本的作用是精確地將用戶設定的工藝參數（數字指令）轉換為伺服電機執行的物理運動。當操作員在系統中設定好速度、位置、壓力等參數后，變頻器內的控制算法會生成一條最優化的運動曲線，如慢速接觸、勻速?zèng)_壓、快速回程等，這是實現“一機多用”和復雜工藝（如深拉伸）的基礎。 它還能實時調節輸出給伺服電機的電流、電壓和頻率，從而精確控制電機的扭矩和轉速，驅動滑塊完成預設的精密動作。同時，它也是實現超高精度的“閉環控制核心”。伺服沖床能達到±0.01mm的重復定位精度和±1.6%的輸出力控制精度，完全依賴于變頻器構建的高速、實時閉環控制系統。變頻器持續接收來自編碼器（測位置/速度）的反饋信號，并與目標值進行毫秒級比對，一旦檢測到微小偏差，會瞬間調整輸出，進行補償修正，保障了穩定的精度。 在節能方面，新風光FD300-PM沖床專用變頻器可控制電機僅在沖壓時加速出力，在回程時減速或進行無能量消耗，實現高達50%-70%的節能效果，大大降低了生產成本。在降噪與保護模具方面，通過程序控制滑塊“柔性”接觸材料，而非剛性撞擊，大幅降低了沖擊、噪音和振動，從而延長了模具壽命，減少了模具更換的頻率和成本。 對于新材料成形，新風光FD300-PM沖床專用變頻器也發揮著重要作用。對于高強度鋼、鋁合金等難成形材料，新風光變頻器允許精確控制成形速度和保壓壓力，這是傳統沖床無法實現的。此外，新風光FD300-PM沖床專用變頻器能夠?qū)崟r(shí)采集電流、電壓、溫度、報警等大量運行數據，并通過EtherCAT、Profinet等工業網絡，將數據上傳至PLC或上位機，是實現預測性維護、遠程監控和數字孿生的底層基礎。 在某沖床客戶現場，新風光FD300-PM沖床專用變頻器得到了實際調試和應用。客戶伺服驅動系統為FD300-PM沖床專用變頻器+伺服電機+絕對值編碼器，同時配套開發HMI操作界面?，F(xiàn)場使用數字式負荷標定儀驗證了曲軸模式、拉升保壓模式、自由曲線三種客戶要求的模式，三種模式在單次/連續模式下功能邏輯正確，沖壓力量滿足要求。實測長時間連續沖壓零點無累計誤差，均可正確回零，還可支持手動下死點手動校準，連續運行模式安全位置保護邏輯出發正常。 從客戶現場在60%沖速情況下在各種工作模式下的工作波形可以看出，伺服沖床的位置、速度跟蹤效果好，無累計偏差。其能量利用率高，僅在沖壓工件狀態消耗電能，其余狀態均可回收，實現了節能的目標。而且投卸載平穩，母線無震蕩，保證了設備的穩定運行。這充分展示了伺服沖床和新風光FD300-PM沖床專用變頻器的卓越性能和可靠性。
